Компания Jining Tongzhao Machinery Co., Ltd. является одним из самых надежных производителей и поставщиков дорожных буровых установок в Китае. Если вы собираетесь купить прочную буровую установку, произведенную в Китае, оптом, добро пожаловать на прайс-лист на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.
Описание продукции

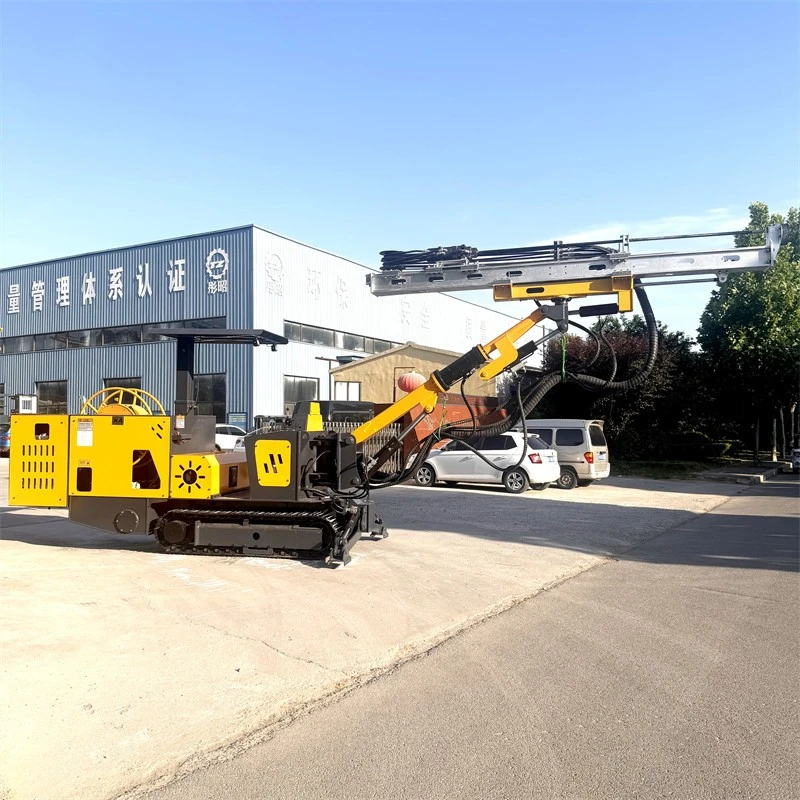

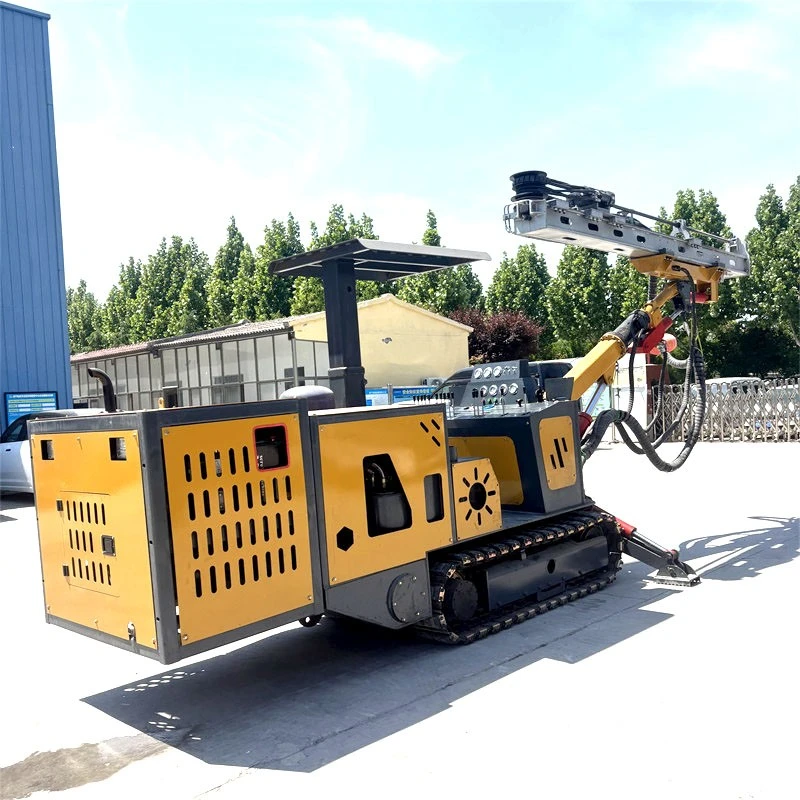

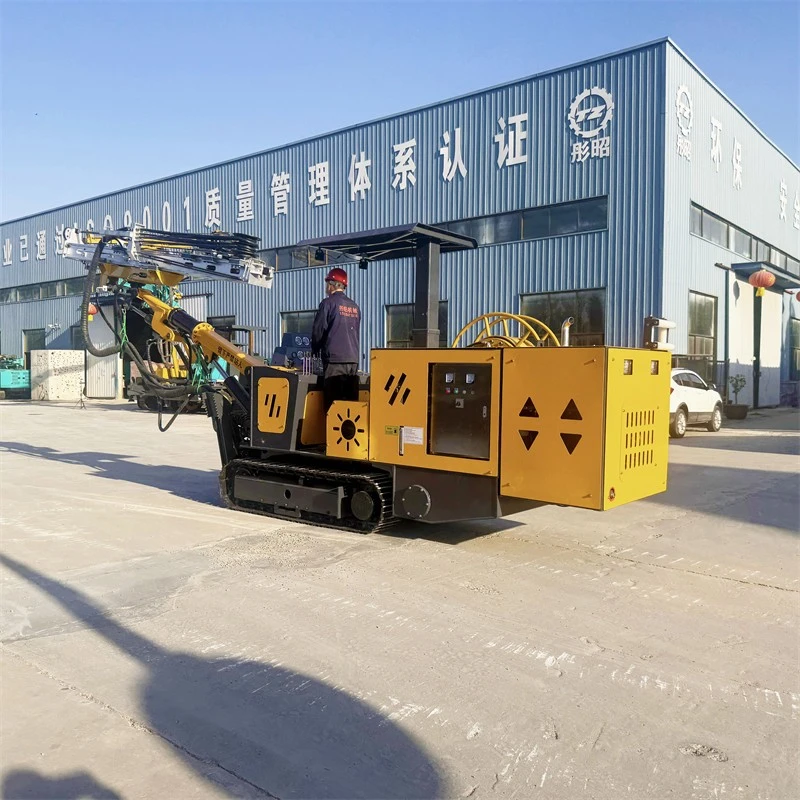

Проще говоря, эта буровая установка предназначена специально для установки анкерных болтов в туннелях. Его самым большим преимуществом является абсолютная универсальность,-вы можете сверлить так, как вам нужно. Будь то горизонтально, вертикально или под наклоном, он легко справляется с любым углом.
|
Параметр |
Спецификация |
|
Гусеничное шасси (мм) |
2200 × 1360 |
|
Ширина башмака гусеницы (мм) |
300 |
|
Дорожный мотор |
ТМ07 |
|
Модель дизельного двигателя |
490 ЮнНэй Сила |
|
Мощность двигателя (кВт) |
44,1 кВт |
|
Угол сверления |
Возможно горизонтальное/вертикальное/наклонное бурение. |
|
Тип силовой головки |
Двойная гидравлическая головка или гидравлический перфоратор (опция) |
|
Масляный насос |
Масляный насос высокого-давления25/25 |
|
Горизонтальная высота (м) |
3 |
|
Глубина подачи (один проход) |
3 (настраиваемый) |
|
Аутригеры |
Две гидравлические опоры |
|
Радиатор |
Сверхмощный-двойной гидравлический радиатор |
|
Компенсационная рама (мм) |
1000 |
|
Метод подачи |
Двигательная установка с цилиндрической подачей |
|
Нижний поворот (вращение) |
ХН30-140-180СЗГЦЭ |
|
Верхний поворот (вращение) |
HN30-73-360-DRGCE |
|
Габаритные размеры машины (мм) |
8470 × 1360 × 1970 |
Начнем с его размеров. Полная установка имеет длину 8,47 метра, ширину 1,36 метра и высоту 1,97 метра, что позволяет легко маневрировать в туннелях и выходить из них. Его максимальный вертикальный вылет достигает 3,7 метра-эта цифра включает в себя выдвижную раму-, что означает, что операторам, работающим под ней, редко приходится наклоняться.
Шасси имеет гусеничную-гусеничную систему с площадью основания 2200 × 1360 мм и шириной башмаков 300 мм. Он обеспечивает превосходное сцепление; даже если пол туннеля грязный или влажный, машина остается устойчивой и устойчивой к скольжению. Он приводится в движение ходовым двигателем TM07, обеспечивающим достаточную мощность для передвижения.
Что касается выработки электроэнергии, установка оснащена дизельным двигателем YunNei 490. Мы не будем увязнуть в сложных технических цифрах, касающихся его производительности; достаточно сказать, что он обеспечивает более чем достаточную мощность для выполнения операций бурения в туннелях. Гидравлическая система имеет конфигурацию насоса высокого-напора (модель 25/25); Благодаря тому, что все два насоса работают в тандеме, система поддерживает постоянную скорость потока и уровень давления.
Далее рассмотрим механизмы сверления и подачи. Стандартная глубина подачи за ход составляет 3 метра, однако более длинные длины подачи могут быть настроены в соответствии с конкретными требованиями. В механизме подачи используется гидравлический двигатель серии 1000-, приводящий в движение цепную систему, обеспечивающую мощную, но стабильную тягу. Кроме того, на буровой установке предусмотрена компенсационная раздвижная рама длиной 1000 мм; это позволяет осуществлять точную настройку при работе с неровными стенками туннеля, обеспечивая плотный и постоянный контакт бурового долота с поверхностью породы.
Еще одной очень практичной особенностью этой машины является пара гидравлических опор. При раскрытии во время работы эти выносные опоры надежно фиксируют всю буровую установку на земле, исключая нежелательные раскачивания и вибрацию во время бурения.
Рассеяние тепла также не является-проблемой благодаря использованию увеличенной двойной-гидравлической радиаторной системы. Даже после нескольких часов непрерывной работы температура гидравлического масла остается в безопасных пределах.
Системы вертикального и горизонтального позиционирования управляются независимо. Горизонтальный поворот осуществляется с помощью HN30-140-180SZGCE, а вертикальный наклон — с помощью AHN30-73-360-DRGCE. Такая конструкция обеспечивает гибкое позиционирование, позволяя буровой установке достигать необходимых углов бурения даже в туннелях узкого сечения.
Для силовой головки доступны два варианта: двойная-гидравлическая поворотная головка или гидравлический перфоратор (ударный молот). Выбор зависит от конкретной твердости горной породы, с которой вы работаете, а также ваших эксплуатационных предпочтений. Горизонтальная рабочая высота составляет 3 метра, что означает, что операции в диапазоне высот примерно 3 метра выполняются исключительно плавно и без усилий. Общая высота машины имеет хорошо-сбалансированную конструкцию, обеспечивающую беспрепятственный и удобный обзор.
