Компания Jining Tongzhao Machinery Co., Ltd. является одним из самых надежных производителей и поставщиков четырехколесных свайных забойных машин для ограждений в Китае. Если вы собираетесь продавать прочный четырехколесный сваебой для ограждений оптом, произведенный в Китае, добро пожаловать на получение прайс-листа на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.

Описание продукции

Четырехколесный сваебойный станок для ограждений — это специальное строительное оборудование для установки винтовых свай и свай из стальных труб на фотоэлектрических электростанциях. Он оснащен полным-приводом, гидравлическим спиральным бурением и многофункциональной-интеграцией. Обладая более высоким крутящим моментом, большей глубиной бурения и более высокими внедорожными-проходимостью по сравнению с обычными небольшими-четырехколесными машинами с ограждением, он идеально подходит для работы в горных районах, на пустырях и в распределенных фотоэлектрических проектах.

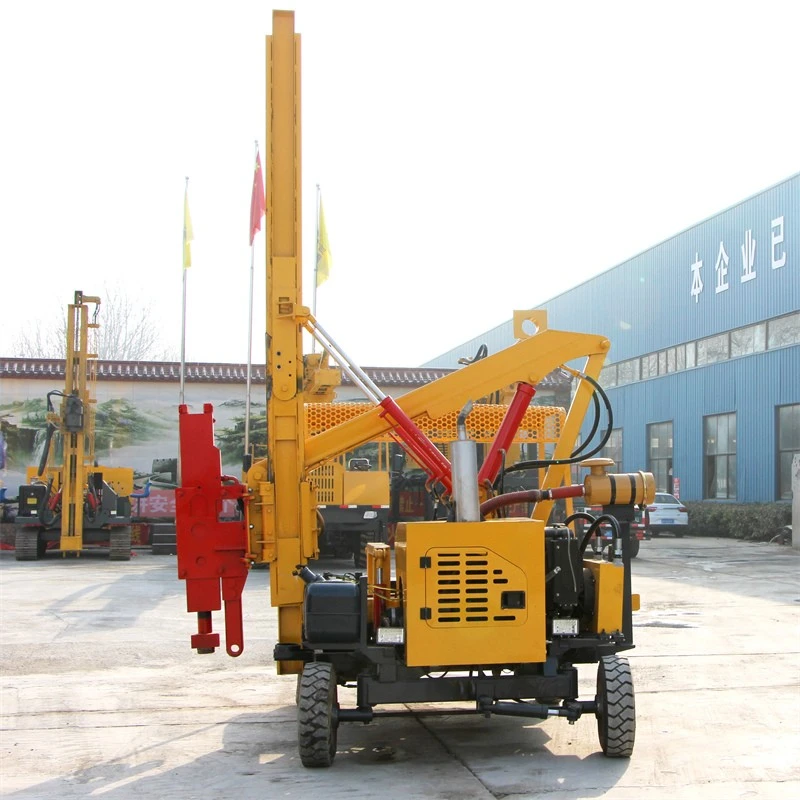

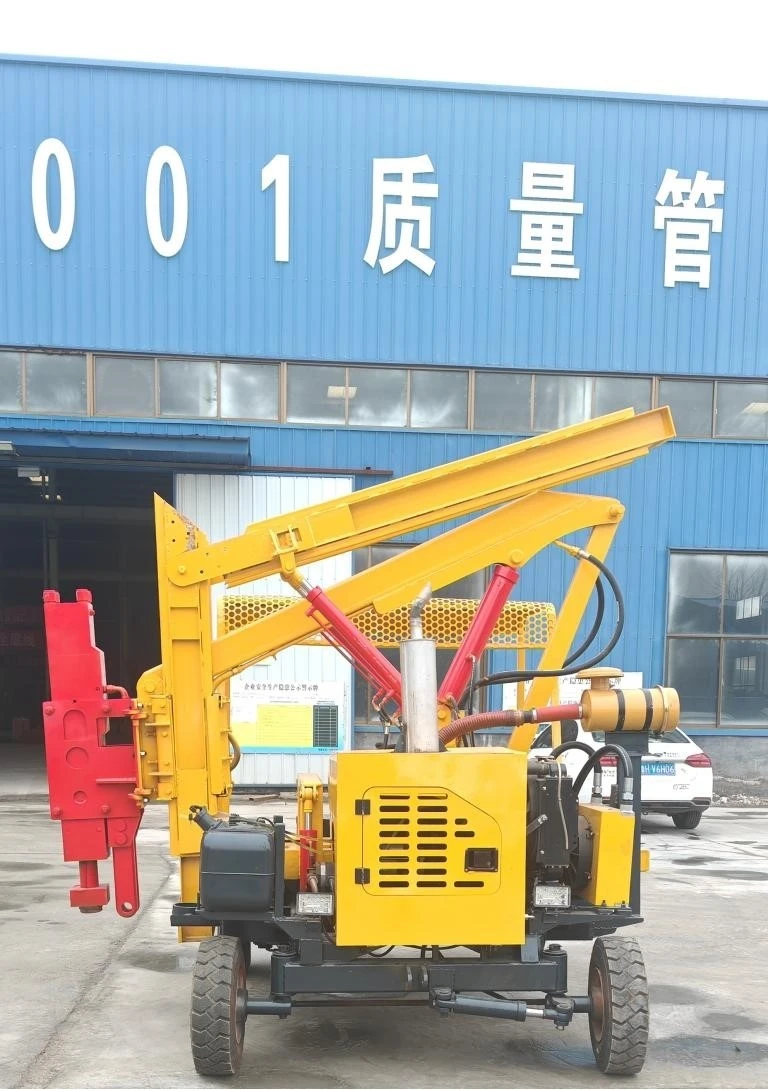

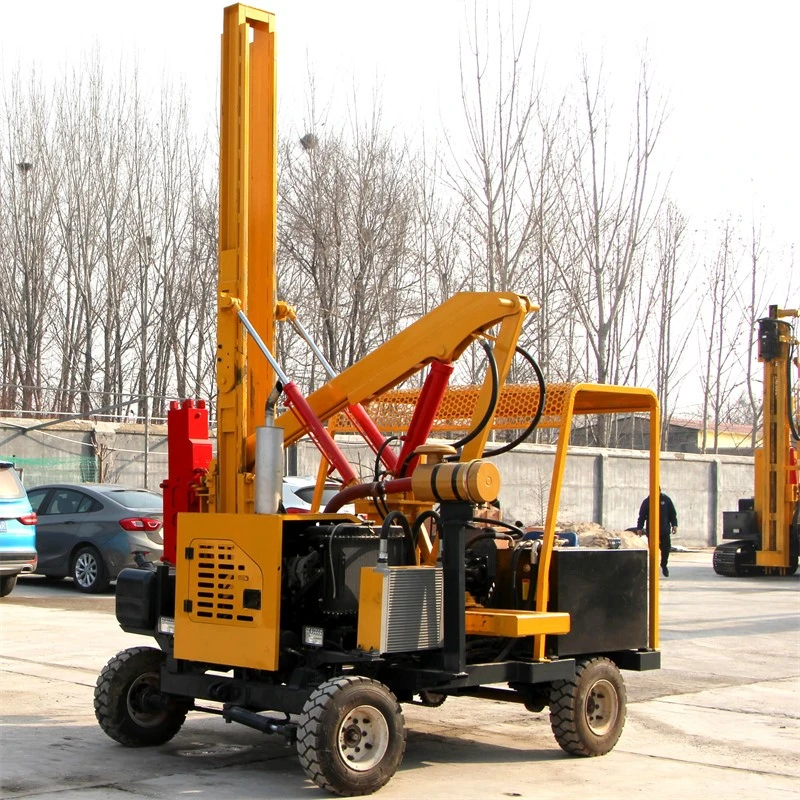

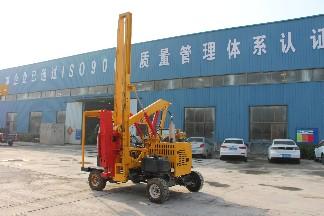

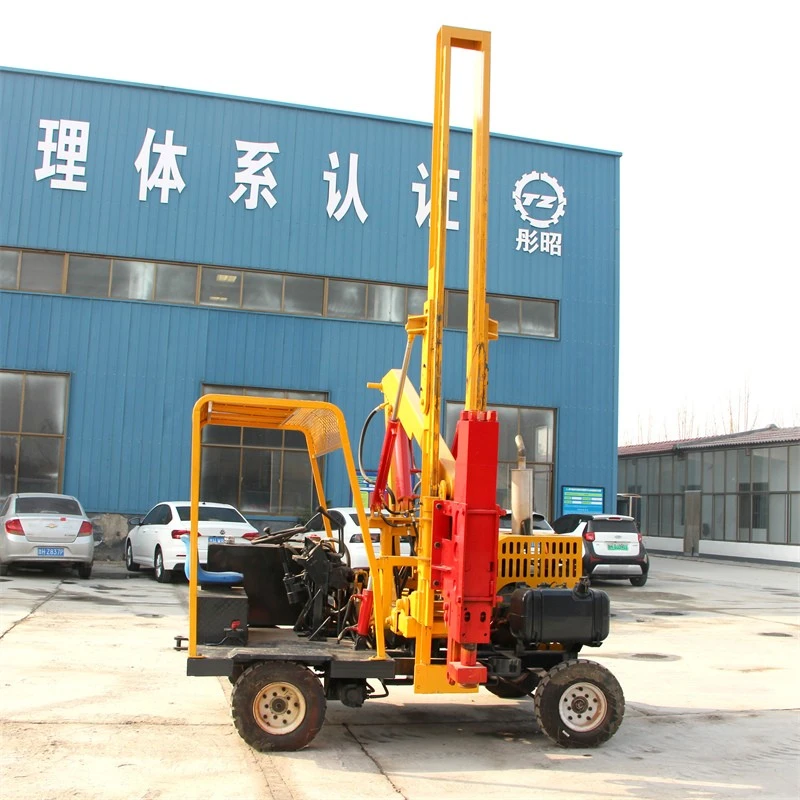

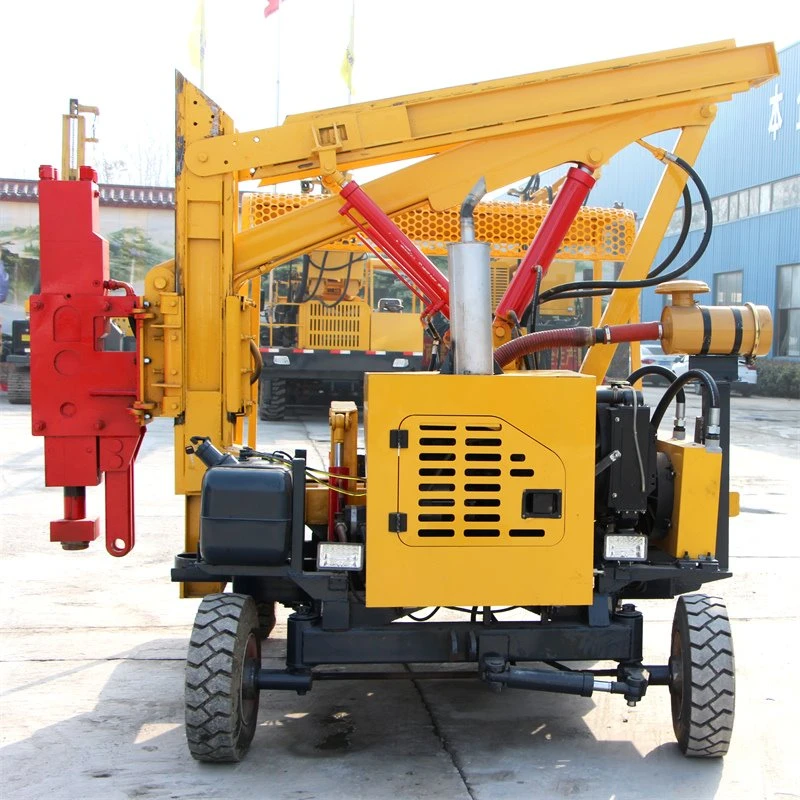

Четырех-колёсный копр
Сваебой: самодельный-четырёхколесный-сваебойник и экстрактор со встроенным ограждением
Модель двигателя	490(Ючай)
Номинальная скорость (об/мин)	2400
Тормозная система	Отключение топлива-выключение торможения
Гидравлическое перемещение
Модель масляного насоса	Высокая прочность 40/40
Давление (пма)	16
Модель железнодорожного пути	125 двутавровая-стальная балка
Гидравлический рабочий клапан	15
Давление гидравлического рабочего клапана (pma)	16
Трубка изготовлена из много-трубок высокого- давления из стальной проволоки.
Модель молотковой головки Операционная система	75/85
Функция молотковой головки	Механический тип
Вы можете позвонить по номеру 114 или 140, чтобы заказать круглые сваи, и 130, чтобы заказать квадратные сваи.
Габаритные размеры (мм)	300023002700
Общий вес машины	2.8T

Общая структура и классификация

В основном он делится на две основные модели:

Компактная четырехколесная-модель: для небольших строительных площадок и фотоэлектрических проектов во дворах.
Четырехколесный-тип погрузчика-модели: для крупных-фотоэлектрических электростанций.

Шасси

Компактная модель: используется небольшое четырехколесное-колесное шасси или шасси трактора с опциями 2WD/4WD и узким кузовом (шириной 1,8–2,2 м).
Модель типа погрузчика-: создана на базе инженерных четырехколесных-транспортных средств, оснащена полным приводом и гидравлическими выносными опорами, имеет широкий кузов (ширина 2,2–2,5 м) и превосходную эксплуатационную устойчивость.

Система питания

Оснащен 4-цилиндровыми дизельными двигателями (490/4102/4105) мощностью 50–85 л.с. в сочетании с высокомоментной гидросистемой (16–20 МПа).

Рабочий блок

Спиральное бурение: диаметр сверла φ150–φ400 мм, глубина бурения 1–3 м, используется для завинчивания фотоэлектрических свай и предварительного бурения пилотных скважин.
Гидравлический молот (дополнительно): Для забивания свай из стальных труб и свай для ограждений.

Основные характеристики

Применимые сваи: винтовые грунтовые сваи φ76–φ140, сваи из стальных труб φ114/φ140, опорные колонны для фотоэлектрических систем.
Глубина закладки/бурения: 1–3 м (3 м в стандартном исполнении); Самый быстрый монтаж винтовых свай высотой 1–3 м.

Эффективность работы

Обычный грунт: 1 кучка каждые 2–3 минуты, 150–300 кучек за рабочий день.
Твердая почва/выветренная порода: 1 куча каждые 3–5 минут.
Крутящий момент и сила удара: Спиральный крутящий момент 0,8–1,5 т·м; сила удара гидромолота 2–3 т, подходит для твердых грунтов и гравийных слоев.
Путешествие и бездорожье-Характеристики: полный привод, скорость движения 5–20 км/ч, угол подъема 25–35 градусов, отличная проходимость в горной и пустынной местности.
Общий вес: 3–5 тонн (3 тонны для компактной модели, 4–5 тонн для модели типа погрузчика-)
Габаритные размеры: 4,1–5,1 м (Д) × 2,0–2,5 м (Ш) × 2,2–2,8 м (В)

Основные функции (многоцелевой 3-в 1)
Установка винтовых свай для фотоэлектрических систем (основная функция)
Оснащен силовой головкой с высоким-крутящим моментом для быстрого завинчивания винтовых свай; Вертикальность контролируется в пределах 1 градуса, что соответствует национальным стандартам строительства фотоэлектрических систем.

Забивка свай стальных труб и ограждений
Замените гидравлическим молотом для забивания свай из стальных труб φ114/φ140 и свай дорожных ограждений.

Пилотное сверление
Предварительно-просверлите отверстия в твердом грунте, выветренной породе и мерзлой почве для последующей установки свай или грунтовых свай диаметром от 150 до 400 мм.

Дополнительные преимущества

Гидравлические выносные опоры: стабилизируют машину во время работы, чтобы обеспечить высокую вертикальность сваи.
Гибкая транспортировка. Четырехколесная-ходовая конструкция исключает необходимость использования прицепов, позволяя свободно передвигаться по строительным площадкам.

Преимущества (по сравнению с гусеничными сваебойными машинами и обычными четырехколесными-машинами с ограждением)

Превосходные внедорожные-возможности
Полный-привод и большой дорожный просвет обеспечивают гораздо лучшую производительность на горах, склонах и пустырях, чем обычное небольшое четырехколесное оборудование.

Более высокий крутящий момент
Крутящий момент спирали в 2–3 раза выше, чем у обычных четырехколесных-машин с ограждением, профессионально настроенных для строительства винтовых свай для фотоэлектрических систем.

Высокая эффективность строительства

Широкая универсальность
Совместимость с фотоэлектрическими наземными сваями, сваями из стальных труб и сваями для ограждений для реализации нескольких-сценариев работы.

Экономически-эффективный
Стоимость на 30 –50 % ниже, чем у гусеничных-фотоэлектрических сваебойных машин, и более профессиональная, чем обычное оборудование для забивки ограждений.

Все оборудование	1.1 Размеры во время строительства: Длина 3000 мм х Ширина 2600 мм х Высота 4350 мм. 1.2 Высота нетто для забивки свай: 3000 мм. 1.3 Колесная база шасси: 1640мм х 2150мм. 1.4 Общий вес машины: 2900 кг. 1.5 Минимальный дорожный просвет: 540 мм. 1,6 Максимальная мощность привода: 42 кВт 1.7 Модель гидромолота: SB43 1,8 Диаметр буровой штанги: 75 мм 1.9 Вес навеса: 26 кг. 1.10 Диапазон продольного перемещения: 0 - 400 мм. 1.11 Скорость движения: 3 - 5км/ч 1.12 Характеристики труб для забивки свай: квадратные сваи диаметром 114x4,5/140x4,5/130x130. 1,13 Мощность двигателя: 42 кВт 1.14 Система рулевого управления: Гидравлический усилитель 1.15 Конфигурация оборудования для извлечения свай: квадратные сваи Φ114/Φ140/130. 1,16 Давление в гидравлической системе: 18 МПа. 1.17 Расход гидравлической системы: 50 мл/об. 1.18 Частота ударов гидравлического молота: 400 - 800 раз/мин. 1.19 Метод извлечения свай: виброизвлечение свай. 1,20 Сила извлечения сваи: 96,5 кН	Оборудование отличается плавностью хода, высокой безопасностью и надежностью, а также превосходной эффективностью.
Ходовой механизм и гидравлическая система	2.1 Максимальный крутящий момент шагающего двигателя: 1950 Нм. 2.2 Скорость ходьбы: 10 км/ч. 2.3 Максимальная скорость буксировки: 30 км/ч. 2.4 Давление в гидравлической системе: 18 МПа. \|2.5 Расход гидравлической системы: 50 л/мин.	Радиус поворота небольшой, мощность привода высокая, и он особенно подходит для движения на склонах с большим уклоном.
Торможение и подвеска	3.1 Тормозная система: барабанные тормоза 3,2 Модель шины: 6,50-10	Короткий тормозной путь, безопасный и надежный
Система конвертации	4.1 Муфта: Внутренняя шлицевая, скользящего типа, с торцевым зацеплением. 4.2 Максимальная скорость буксировки: 30 км/ч.

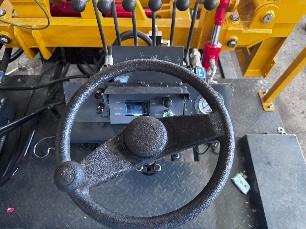

Гидравлический рулевой механизм	5.1 Гидравлический-усилитель рулевого управления: Динамическая нагрузка 80 Нм Статическая нагрузка 300 Нм	Рулевое управление с гидравлическим-приводом, легкий и гибкий
Гидравлический молот	6.1 Модель гидравлического молота: YC360 6.2 Максимальная рабочая подача гидромолота: 100 л/мин. 6.3 Рабочее давление гидромолота: 16 МПа6.4 Частота ударов гидромолота: 400 - 800 раз в минуту 6.5 Диаметр буровой штанги гидромолота: 85 мм. 6.6 Рабочий расход гидромолота: 60 - 100 (л/мин) 6.7 Рабочая чистая высота гидромолота: 3000 мм. 6.8 Многофункциональная-заглушка, подходит для квадратных свай размером 114/140/130x130.	Высокая сила удара и высокая частота
Дизельный двигатель	7.1 Модель: Ючай 7.2 Мощность: 42 кВт 7.3 Скорость: 2400 оборотов в минуту. 7.4 Тип двигателя: Вертикальный, четырехтактный с водяным-охлаждением- 7,5 Степень сжатия: 18:0,1 7.6 Вес: 260 килограммов
Сдвижная направляющая рама	8.1 Угол наклона направляющей рамы: 18 градусов слева/10 градусов справа 8.2 Угол регулировки направляющей рамы в переднем и заднем направлениях: ±10 градусов. 8.3 Максимальное расстояние от центра забивной сваи до внешней стороны того же-бокового колеса: 900 мм, ход бокового перемещения: 400 мм.
Механизм извлечения сваи	Метод извлечения свай; Гидравлическое вибрационное извлечение сваи Усилие извлечения сваи: 96,5 кН Ход извлечения сваи: 350 - 2600 мм Многофункциональная-заглушка для свай	Этот сваесъемник, оснащенный специальным универсальным вибрационным экстрактором, использует принцип рычага. Он может автоматически блокировать сваю во время процесса извлечения из-за изменения угла наклона сваи.
